基础光照

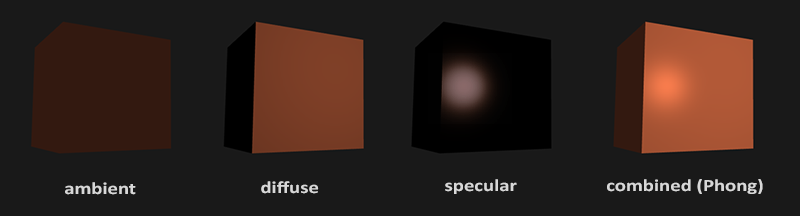

现实世界的光照是极其复杂的，而且会受到诸多因素的影响，这是我们有限的计算能力所无法模拟的。因此OpenGL的光照使用的是简化的模型，对现实的情况进行近似，这样处理起来会更容易一些，而且看起来也差不多一样。这些光照模型都是基于我们对光的物理特性的理解。其中一个模型被称为冯氏光照模型(Phong Lighting Model)。冯氏光照模型的主要结构由3个分量组成：环境(Ambient)、**漫反射(Diffuse)和镜面(Specular)**光照。下面这张图展示了这些光照分量看起来的样子：
2024-03-11T222920

环境光照(Ambient Lighting)：即使在黑暗的情况下，世界上通常也仍然有一些光亮（月亮、远处的光），所以物体几乎永远不会是完全黑暗的。为了模拟这个，我们会使用一个环境光照常量，它永远会给物体一些颜色。
漫反射光照(Diffuse Lighting)：模拟光源对物体的方向性影响(Directional Impact)。它是冯氏光照模型中视觉上最显著的分量。物体的某一部分越是正对着光源，它就会越亮。
镜面光照(Specular Lighting)：模拟有光泽物体上面出现的亮点。镜面光照的颜色相比于物体的颜色会更倾向于光的颜色。

为了创建有趣的视觉场景，我们希望模拟至少这三种光照分量。我们将以最简单的一个开始：环境光照。

环境光照

光通常都不是来自于同一个光源，而是来自于我们周围分散的很多光源，即使它们可能并不是那么显而易见。光的一个属性是，它可以向很多方向发散并反弹，从而能够到达不是非常直接临近的点。所以，光能够在其它的表面上反射，对一个物体产生间接的影响。考虑到这种情况的算法叫做全局照明(Global Illumination)算法，但是这种算法既开销高昂又极其复杂。

由于我们现在对那种又复杂又开销高昂的算法不是很感兴趣，所以我们将会先使用一个简化的全局照明模型，即环境光照。正如你在上一节所学到的，我们使用一个很小的常量（光照）颜色，添加到物体片段的最终颜色中，这样子的话即便场景中没有直接的光源也能看起来存在有一些发散的光。

把环境光照添加到场景里非常简单。我们用光的颜色乘以一个很小的常量环境因子，再乘以物体的颜色，然后将最终结果作为片段的颜色：

void main()
{
    float ambientStrength = 0.1;
    vec3 ambient = ambientStrength * lightColor;

    vec3 result = ambient * objectColor;
    FragColor = vec4(result, 1.0);
}

漫反射光照

环境光照本身不能提供最有趣的结果，但是漫反射光照就能开始对物体产生显著的视觉影响了。漫反射光照使物体上与光线方向越接近的片段能从光源处获得更多的亮度。为了能够更好的理解漫反射光照，请看下图：

2024-03-11T230323

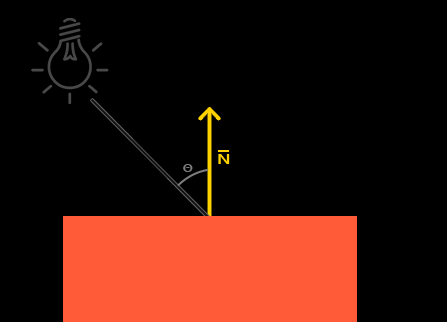

图左上方有一个光源，它所发出的光线落在物体的一个片段上。我们需要测量这个光线是以什么角度接触到这个片段的。如果光线垂直于物体表面，这束光对物体的影响会最大化（译注：更亮）。为了测量光线和片段的角度，我们使用一个叫做法向量(Normal Vector)的东西，它是垂直于片段表面的一个向量（这里以黄色箭头表示），我们在后面再讲这个东西。这两个向量之间的角度很容易就能够通过点乘计算出来。

你可能记得在变换那一节教程里，我们知道两个单位向量的夹角越小，它们点乘的结果越倾向于1。当两个向量的夹角为90度的时候，点乘会变为0。这同样适用于θ，θ越大，光对片段颜色的影响就应该越小。

注意，为了（只）得到两个向量夹角的余弦值，我们使用的是单位向量（长度为1的向量），所以我们需要确保所有的向量都是标准化的，否则点乘返回的就不仅仅是余弦值了（见变换）。

点乘返回一个标量，我们可以用它计算光线对片段颜色的影响。不同片段朝向光源的方向的不同，这些片段被照亮的情况也不同。
所以，计算漫反射光照需要什么？

法向量：一个垂直于顶点表面的向量。
定向的光线：作为光源的位置与片段的位置之间向量差的方向向量。为了计算这个光线，我们需要光的位置向量和片段的位置向量。

法向量

法向量是一个垂直于顶点表面的（单位）向量。由于顶点本身并没有表面（它只是空间中一个独立的点），我们利用它周围的顶点来计算出这个顶点的表面。我们能够使用一个小技巧，使用叉乘对立方体所有的顶点计算法向量，但是由于3D立方体不是一个复杂的形状，所以我们可以简单地把法线数据手工添加到顶点数据中。更新后的顶点数据数组可以在这里找到。试着去想象一下，这些法向量真的是垂直于立方体各个平面的表面的（一个立方体由6个平面组成）。

由于我们向顶点数组添加了额外的数据，所以我们应该更新光照的顶点着色器：

1 2	glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0); glEnableVertexAttribArray(0);

现在我们已经向每个顶点添加了一个法向量并更新了顶点着色器，我们还要更新顶点属性指针。注意，灯使用同样的顶点数组作为它的顶点数据，然而灯的着色器并没有使用新添加的法向量。我们不需要更新灯的着色器或者是属性的配置，但是我们必须至少修改一下顶点属性指针来适应新的顶点数组的大小：

1 2	glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0); glEnableVertexAttribArray(0);

所有光照的计算都是在片段着色器里进行，所以我们需要将法向量由顶点着色器传递到片段着色器。我们这么做：

out vec3 Normal;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    Normal = aNormal;
}

接下来，在片段着色器中定义相应的输入变量：

1	in vec3 Normal;

计算漫反射光照

我们现在对每个顶点都有了法向量，但是我们仍然需要光源的位置向量和片段的位置向量。由于光源的位置是一个静态变量，我们可以简单地在片段着色器中把它声明为uniform：

1	uniform vec3 lightPos;

然后在渲染循环中（渲染循环的外面也可以，因为它不会改变）更新uniform。我们使用在前面声明的lightPos向量作为光源位置

1	lightingShader.setVec3("lightPos", lightPos);

在片段着色器中，我们需要把经过model矩阵变换的物体坐标传入片段着色器，这样的话片段着色器才能根据光源位置以及物体面上的坐标来确定光照亮度

out vec3 FragPos;
out vec3 Normal;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    FragPos = vec3(model * vec4(aPos, 1.0));
    Normal = aNormal;
}

最后，在片段着色器中添加相应的输入变量。

1	in vec3 FragPos;

现在，所有需要的变量都设置好了，我们可以在片段着色器中添加光照计算了。

我们需要做的第一件事是计算光源和片段位置之间的方向向量。前面提到，光的方向向量是光源位置向量与片段位置向量之间的向量差。你可能记得在变换教程中，我们能够简单地通过让两个向量相减的方式计算向量差。我们同样希望确保所有相关向量最后都转换为单位向量，所以我们把法线和最终的方向向量都进行标准化：

1 2	vec3 norm = normalize(Normal); vec3 lightDir = normalize(lightPos - FragPos);

切记，计算光照信息数据的时候，一定要把所有的方向向量全部标准化

如果两个向量之间的角度大于90度，点乘的结果就会变成负数，这样会导致漫反射分量变为负数。为此，我们使用max函数返回两个参数之间较大的参数，从而保证漫反射分量不会变成负数。负数颜色的光照是没有定义的，所以最好避免它，除非你是那种古怪的艺术家。

现在我们有了环境光分量和漫反射分量，我们把它们相加，然后把结果乘以物体的颜色，来获得片段最后的输出颜色。

1 2	vec3 result = (ambient + diffuse) * objectColor; FragColor = vec4(result, 1.0);

最后一件事

现在我们已经把法向量从顶点着色器传到了片段着色器。可是，目前片段着色器里的计算都是在世界空间坐标中进行的。所以，我们是不是应该把法向量也转换为世界空间坐标？基本正确，但是这不是简单地把它乘以一个模型矩阵就能搞定的。

首先，法向量只是一个方向向量，不能表达空间中的特定位置。同时，法向量没有齐次坐标（顶点位置中的w分量）。这意味着，位移不应该影响到法向量。因此，如果我们打算把法向量乘以一个模型矩阵，我们就要从矩阵中移除位移部分，只选用模型矩阵左上角3×3的矩阵（注意，我们也可以把法向量的w分量设置为0，再乘以4×4矩阵；这同样可以移除位移）。对于法向量，我们只希望对它实施缩放和旋转变换。

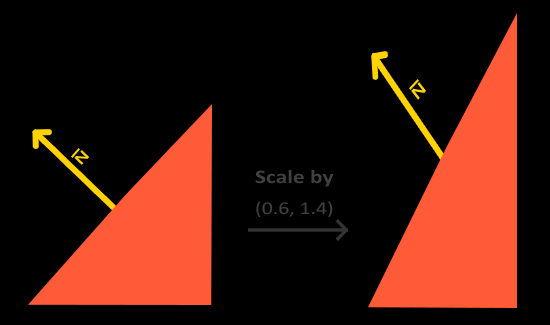

其次，如果模型矩阵执行了不等比缩放，顶点的改变会导致法向量不再垂直于表面了。因此，我们不能用这样的模型矩阵来变换法向量。下面的图展示了应用了不等比缩放的模型矩阵对法向量的影响：
2024-03-12T210216

每当我们应用一个不等比缩放时（注意：等比缩放不会破坏法线，因为法线的方向没被改变，仅仅改变了法线的长度，而这很容易通过标准化来修复），法向量就不会再垂直于对应的表面了，这样光照就会被破坏。

修复这个行为的诀窍是使用一个为法向量专门定制的模型矩阵。这个矩阵称之为法线矩阵(Normal Matrix)，它使用了一些线性代数的操作来移除对法向量错误缩放的影响。如果你想知道这个矩阵是如何计算出来的，建议去阅读这个文章。

法线矩阵被定义为「模型矩阵左上角3x3部分的逆矩阵的转置矩阵」。真是拗口，如果你不明白这是什么意思，别担心，我们还没有讨论逆矩阵(Inverse Matrix)和转置矩阵(Transpose Matrix)。注意，大部分的资源都会将法线矩阵定义为应用到模型-观察矩阵(Model-view Matrix)上的操作，但是由于我们只在世界空间中进行操作（不是在观察空间），我们只使用模型矩阵。

在顶点着色器中，我们可以使用inverse和transpose函数自己生成这个法线矩阵，这两个函数对所有类型矩阵都有效。注意我们还要把被处理过的矩阵强制转换为3×3矩阵，来保证它失去了位移属性以及能够乘以vec3的法向量。

1	Normal = mat3(transpose(inverse(model))) * aNormal;

矩阵求逆是一项对于着色器开销很大的运算，因为它必须在场景中的每一个顶点上进行，所以应该尽可能地避免在着色器中进行求逆运算。以学习为目的的话这样做还好，但是对于一个高效的应用来说，你最好先在CPU上计算出法线矩阵，再通过uniform把它传递给着色器（就像模型矩阵一样）。

镜面光照

如果你还没被这些光照计算搞得精疲力尽，我们就再把镜面高光(Specular Highlight)加进来，这样冯氏光照才算完整。

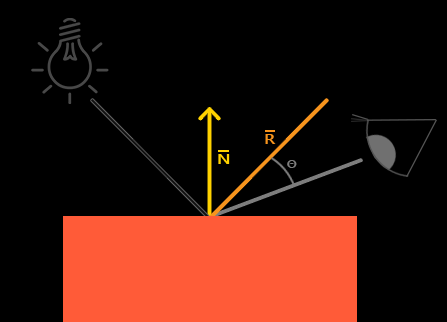

和漫反射光照一样，镜面光照也决定于光的方向向量和物体的法向量，但是它也决定于观察方向，例如玩家是从什么方向看向这个片段的。镜面光照决定于表面的反射特性。如果我们把物体表面设想为一面镜子，那么镜面光照最强的地方就是我们看到表面上反射光的地方。你可以在下图中看到效果：
2024-03-12T211234

我们通过根据法向量翻折入射光的方向来计算反射向量。然后我们计算反射向量与观察方向的角度差，它们之间夹角越小，镜面光的作用就越大。由此产生的效果就是，我们看向在入射光在表面的反射方向时，会看到一点高光。

观察向量是我们计算镜面光照时需要的一个额外变量，我们可以使用观察者的世界空间位置和片段的位置来计算它。之后我们计算出镜面光照强度，用它乘以光源的颜色，并将它与环境光照和漫反射光照部分加和。

我们选择在世界空间进行光照计算，但是大多数人趋向于更偏向在观察空间进行光照计算。在观察空间计算的优势是，观察者的位置总是在(0, 0, 0)，所以你已经零成本地拿到了观察者的位置。然而，若以学习为目的，我认为在世界空间中计算光照更符合直觉。如果你仍然希望在观察空间计算光照的话，你需要将所有相关的向量也用观察矩阵进行变换（不要忘记也修改法线矩阵）。

要得到观察者的世界空间坐标，我们直接使用摄像机的位置向量即可（它当然就是那个观察者）。那么让我们把另一个uniform添加到片段着色器中，并把摄像机的位置向量传给着色器：

1	uniform vec3 viewPos;

1 2	lightingShader.setVec3("viewPos", camera.Position);

现在我们已经获得所有需要的变量，可以计算高光强度了。首先，我们定义一个镜面强度(Specular Intensity)变量，给镜面高光一个中等亮度颜色，让它不要产生过度的影响。

1	float specularStrength = 0.5;

如果我们把它设置为1.0f，我们会得到一个非常亮的镜面光分量，这对于一个珊瑚色的立方体来说有点太多了。下一节教程中我们会讨论如何合理设置这些光照强度，以及它们是如何影响物体的。下一步，我们计算视线方向向量，和对应的沿着法线轴的反射向量：

1 2	vec3 viewDir = normalize(viewPos - FragPos); vec3 reflectDir = reflect(-lightDir, norm);

需要注意的是我们对lightDir向量进行了取反。reflect函数要求第一个向量是从光源指向片段位置的向量，但是lightDir当前正好相反，是从片段指向光源（由先前我们计算lightDir向量时，减法的顺序决定）。为了保证我们得到正确的reflect向量，我们通过对lightDir向量取反来获得相反的方向。第二个参数要求是一个法向量，所以我们提供的是已标准化的norm向量。

剩下要做的是计算镜面分量。下面的代码完成了这件事：

1 2	float spec = pow(max(dot(viewDir, reflectDir), 0.0), 32); vec3 specular = specularStrength * spec * lightColor;

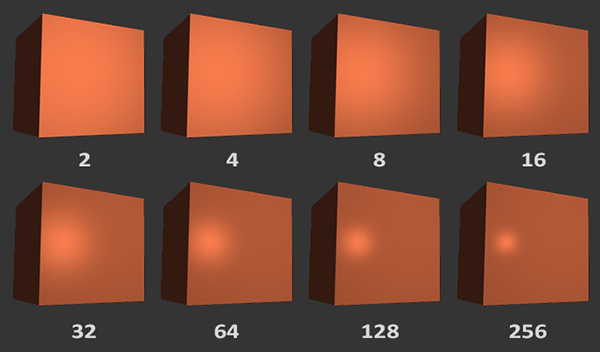

我们先计算视线方向与反射方向的点乘（并确保它不是负值），然后取它的32次幂。这个32是高光的反光度(Shininess)。一个物体的反光度越高，反射光的能力越强，散射得越少，高光点就会越小。在下面的图片里，你会看到不同反光度的视觉效果影响：
2024-03-12T214239

我们不希望镜面成分过于显眼，所以我们把指数保持为32。剩下的最后一件事情是把它加到环境光分量和漫反射分量里，再用结果乘以物体的颜色：

1 2	vec3 result = (ambient + diffuse + specular) * objectColor; FragColor = vec4(result, 1.0);

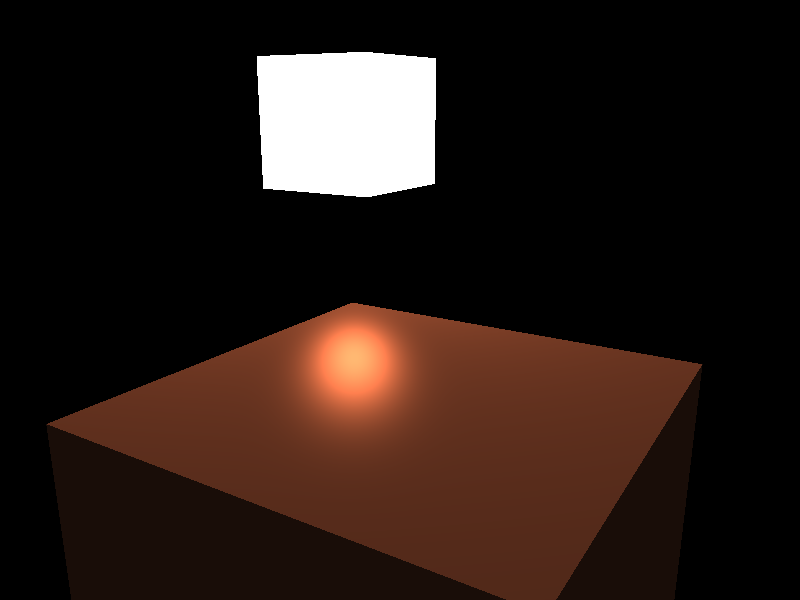

我们现在为冯氏光照计算了全部的光照分量。根据你的视角，你可以看到类似下面的画面：
2024-03-12T214334
